ศูนย์รวม กระบอกไฮดรอลิค 2 ทาง TIGER (ED-Series) 10-300 ตัน ควบคุมแม่นยำ 100%

สำหรับระบบอัตโนมัติ (Automation) และเครื่องจักรกลในโรงงานอุตสาหกรรม การควบคุมกลไกให้ยืดออกและหดกลับได้อย่างแม่นยำและรวดเร็วคือหัวใจสำคัญ กระบอกไฮดรอลิค 2 ทาง (Double Acting Hydraulic Cylinder) แบรนด์ TIGER รุ่น ED-Series คือโซลูชันที่ออกแบบมาเพื่อตอบโจทย์นี้โดยเฉพาะ ที่ Toolshop88 เราจัดจำหน่ายกระบอกไฮดรอลิค 2 ทาง มาตรฐานแรงดัน 700 Bar (10,000 PSI) ครอบคลุมพิกัดตั้งแต่ 10 ตัน จนถึง 300 ตัน เพื่อการทำงานที่เสถียรและทรงพลังที่สุด

ทำไมต้องเลือกใช้ กระบอกไฮดรอลิค 2 ทาง (Double-Acting)?

กระบอกรุ่น ED-Series แตกต่างจากรุ่นทั่วไปด้วยระบบการทำงานแบบ Double-Acting (2 ทิศทาง) ซึ่งใช้น้ำมันไฮดรอลิคในการสร้างแรงดันทั้ง “จังหวะยืดออก (Push) และจังหวะหดกลับ (Pull)” ทำให้มีข้อได้เปรียบทางวิศวกรรมที่ชัดเจน:

ควบคุมตำแหน่งได้อย่างแม่นยำ 100%: ไม่ต้องรอแรงสปริงหรือน้ำหนักโหลดเพื่อกดแกนให้หดกลับ สามารถสั่งการให้แกนหยุด ดึง หรือดัน ได้อย่างเด็ดขาด
อิสระในการติดตั้ง: เนื่องจากไม่ต้องพึ่งพาแรงโน้มถ่วงในการหดแกนกลับ จึงสามารถติดตั้งใช้งานได้ทุกทิศทาง ทั้งแนวตั้ง แนวนอน หรือแนวทแยงมุม
รอบการทำงาน (Cycle Time) รวดเร็ว: เหมาะสำหรับสายพานการผลิตหรือเครื่องจักรที่ต้องการความเร็วในการทำงานอย่างต่อเนื่อง

จุดเด่นโครงสร้างและการออกแบบของ TIGER ED-Series

TIGER มุ่งเน้นการใช้วัสดุเกรดพรีเมียมเพื่อให้ ED-Series เป็นตัวเลือกที่ทนทานและคุ้มค่าที่สุด:

โครงสร้างแบบ Tie-Rod: แข็งแรงทนทานต่อแรงดันสูง และออกแบบมาให้ง่ายต่อการถอดประกอบเพื่อบำรุงรักษา (Maintenance) เปลี่ยนซีลได้สะดวก
ผิวแกนลูกสูบชุบ Hard Chrome: ทนทานต่อการขีดข่วน ลดแรงเสียดทานขณะทำงาน และป้องกันการเกิดสนิมได้อย่างสมบูรณ์แบบ

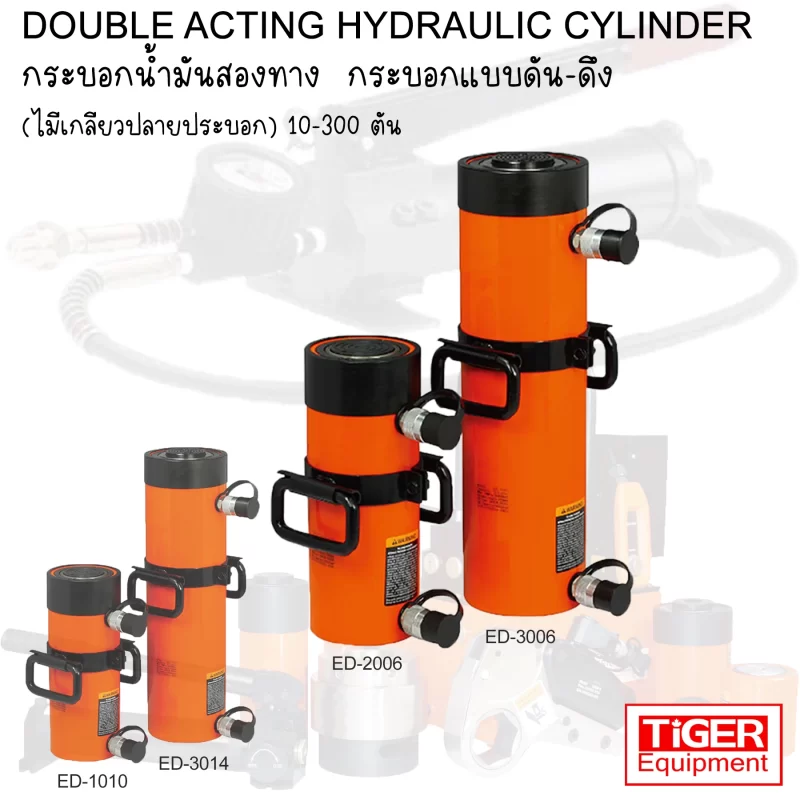

เจาะลึกสเปค กระบอกไฮดรอลิค TIGER ED-Series ครบทุกขนาด

เรามีสเปคที่พร้อมตอบโจทย์การออกแบบเครื่องจักรทุกระดับ โดยมีระยะชัก (Stroke) ให้เลือกตั้งแต่ 57 มม. ไปจนถึง 511 มม. ตามพิกัดน้ำหนักดังนี้:

พิกัด 10 ตัน: รุ่น ED-1010 (ระยะยืด 254 มม.) และ ED-1012 (ระยะยืด 307 มม.) ขนาดกะทัดรัด น้ำหนักเพียง 12-14 กก.
พิกัด 30 ตัน: รุ่น ED-308 (ระยะยืด 209 มม.) และ ED-3014 (ระยะยืด 368 มม.)
พิกัด 50 ตัน: รุ่น ED-506, ED-5013 และ ED-5020 (ระยะยืดสูงสุด 511 มม.) ขุมพลังยอดนิยมในโรงงาน
พิกัด 75 ตัน: รุ่น ED-756 (ระยะยืด 156 มม.) และ ED-7513 (ระยะยืด 333 มม.)
พิกัด 95 ตัน (ซีรีส์ 100): รุ่น ED-1006, ED-10013 และ ED-10018 ให้แรงอัด 95 ตัน ระยะยืดสูงสุด 460 มม.
พิกัด 140 ตัน (ซีรีส์ 150): รุ่น ED-1502, ED-1506 และ ED-15013 ให้แรงอัด 140 ตัน โครงสร้างแข็งแกร่งพิเศษ
พิกัด 200 ตัน: รุ่น ED-2006 และ ED-20013 (ระยะยืดสูงสุด 330 มม. น้ำหนัก 199 กก.)
พิกัด 300 ตัน: รุ่น ED-3006 และ ED-30012 พี่ใหญ่ของซีรีส์ ED ให้แรงมหาศาลถึง 300 ตัน

ความแตกต่างระหว่าง ED-Series (มาตรฐาน) กับ EDX-Series (High Tonnage)

หากคุณกำลังลังเลระหว่างสองซีรีส์นี้ ED-Series (หน้านี้) จะเหมาะสำหรับงานอุตสาหกรรมและระบบอัตโนมัติทั่วไปที่พิกัด 10-300 ตัน เน้นการใช้งานแบบต่อเนื่อง (Cycle) เช่น ระบบจับยึด หรือกลไกเปิด-ปิด ส่วน EDX-Series จะเป็นรุ่นงานหนักพิเศษ (High Tonnage) ที่ออกแบบผนังกระบอกหนาเป็นพิเศษ เพื่อรองรับโหลดที่หนักระดับ 50-1000 ตัน เช่น เครื่องเพรสขนาดใหญ่

การประยุกต์ใช้งานในระบบอุตสาหกรรม

กระบอกไฮดรอลิค 2 ทาง TIGER รุ่น ED-Series เป็นอุปกรณ์หลักที่วิศวกรเลือกใช้ในงานต่อไปนี้:

ระบบจับยึดและปล่อยชิ้นงาน (Clamping & De-clamping Systems): ในงาน Jigs & Fixtures
กลไกคัดแยกและผลักชิ้นงาน: บนสายพานลำเลียง (Conveyors) หรือกระบวนการผลิตอัตโนมัติ
การควบคุมการเปิด-ปิด: ประตูเตาอบ, วาล์วขนาดใหญ่, หรือฝาครอบเครื่องจักร
แขนกลและกลไกเครื่องจักร: ที่ต้องการการเคลื่อนที่ที่แน่นอนและทรงพลังทั้งสองทิศทาง

พร้อมให้คำปรึกษาและจับคู่อุปกรณ์โดยวิศวกร

เพื่อให้ระบบ Double-Acting ทำงานได้สมบูรณ์แบบที่สุด จำเป็นต้องใช้คู่กับ ปั๊มไฮดรอลิคแรงดันสูง (เช่น รุ่น CB-700S หรือ CB-630B) ที่มีวาล์วควบคุมทิศทางแบบ 4 ทาง (4-Way Valve) บริษัท บอร์น เอ็นจิเนียริ่ง จำกัด มีทีมผู้เชี่ยวชาญพร้อมคำนวณพื้นที่หน้าตัด (Effective Area) และแนะนำสเปคที่ตรงกับความต้องการของคุณที่สุด

คำถามที่พบบ่อย (FAQ) กระบอกไฮดรอลิค 2 ทาง (ED-Series)

1. กระบอกไฮดรอลิค 2 ทาง (Double-Acting) ดีกว่าแบบทางเดียวยังไง?

ตอบ: กระบอกแบบ 2 ทาง จะใช้น้ำมันไฮดรอลิคในการดันลูกสูบทั้ง “จังหวะดันออก” และ “จังหวะดึงกลับ” ครับ ทำให้สามารถควบคุมตำแหน่งความแม่นยำได้ 100% ไม่ต้องรอแรงสปริงหรือน้ำหนักโหลดเพื่อกดแกนให้หดกลับ ทำให้ทำงานได้เร็วและใช้งานในแนวนอนหรือกลับหัวได้ดีกว่าแบบทางเดียวครับ

2. กระบอกรุ่น ED-Series กับ EDX-Series ต่างกันยังไง?

ตอบ: รุ่น ED-Series (10-300 ตัน) จะเป็นรุ่นมาตรฐานที่ออกแบบมาเพื่องานอุตสาหกรรมและระบบอัตโนมัติทั่วไป เช่น งานจับ-ปล่อยชิ้นงาน หรือกลไกเปิด-ปิด ส่วนรุ่น EDX-Series (50-1000 ตัน) จะเป็นรุ่น High Tonnage ที่ผนังกระบอกหนาเป็นพิเศษ ออกแบบมาเพื่องานที่ต้องการแรงอัดมหาศาล เช่น เครื่องเพรสขนาดใหญ่ครับ

3. กระบอก 50 ตัน กับ 300 ตัน ต้องใช้ปั๊มแรงดันต่างกันไหม?

ตอบ: ใช้แรงดันเท่ากันครับ! กระบอกซีรีส์นี้ทุกขนาดทำงานที่แรงดันสูงสุด 700 Bar (10,000 PSI) เหมือนกัน สิ่งที่ทำให้แรงยกต่างกันคือ “ขนาดหน้าตัดของตัวกระบอก (Effective Area)” ครับ ดังนั้นคุณใช้ปั๊ม 700 Bar ตัวเดียวกันได้ เพียงแต่ปั๊มต้องมีปริมาตรน้ำมันในถังมากพอที่จะดันกระบอกลูกใหญ่ๆ ให้ยืดจนสุดได้ครับ

4. โครงสร้างแบบ Tie-Rod ในรุ่น ED-Series มีข้อดียังไง?

ตอบ: โครงสร้างแบบ Tie-Rod คือการใช้แกนเหล็กยึดรั้งหัว-ท้ายกระบอกเข้าด้วยกัน ข้อดีคือมีความแข็งแรงทนทานสูงมาก และที่สำคัญคือ “ง่ายต่อการบำรุงรักษา (Maintenance)” ครับ ช่างสามารถถอดประกอบเพื่อเปลี่ยนชุดซีลภายในได้สะดวกและรวดเร็วกว่าโครงสร้างกระบอกแบบเชื่อมติดครับ

5. สามารถใช้งานกระบอกไฮดรอลิกรุ่นนี้ในแนวนอนได้หรือไม่?

ตอบ: ใช้งานได้แน่นอน 100% ครับ เนื่องจากเป็นระบบ 2 ทาง (Double-Acting) จึงใช้แรงดันไฮดรอลิคในการดึงแกนกลับ ไม่ต้องพึ่งพาแรงโน้มถ่วง ทำให้คุณสามารถติดตั้งกระบอกสูบในแนวตั้ง แนวนอน หรือกลับหัวได้อย่างอิสระ ตราบใดที่ฐานกระบอกมีการรองรับที่มั่นคงครับ
