ศูนย์รวม กระบอกไฮดรอลิคแกนกลวง 2 ทาง TIGER (EDH-Series) 30-150 ตัน

สำหรับงานที่ต้องการประสิทธิภาพขั้นสูงสุด ที่ไม่เพียงแต่ต้องการแรงดึง แต่ยังต้องการความเร็ว ความแม่นยำ และความสามารถในการดันกลับอย่างมีพลัง กระบอกไฮดรอลิคแกนกลวง 2 ทาง (Hollow Double Acting Hydraulic Cylinder) แบรนด์ TIGER รุ่น EDH-Series คือคำตอบระดับมืออาชีพที่เหนือกว่าทุกข้อจำกัด ที่ Toolshop88 เราจัดจำหน่ายกระบอกรุ่นนี้ที่สามารถรองรับแรงดัน 700 Bar ในพิกัดตั้งแต่ 30 ตันถึง 150 ตัน

ข้อแตกต่างสำคัญ: Single-Acting vs. Double-Acting Hollow Cylinder

ความแตกต่างที่สำคัญที่สุดคือการควบคุมจังหวะหดกลับ:

• Single Acting Hollow Hydraulic Cylinder: ใช้แรงดันไฮดรอลิคเพื่อ “ดึง” เพียงอย่างเดียว และอาศัยแรงสปริงภายในเพื่อหดกลับ ซึ่งจะช้าและไม่มีแรงในการดัน
• Hollow Double Acting Hydraulic Cylinder (รุ่น EDH-Series): ใช้แรงดันไฮดรอลิคทั้งในจังหวะ “ดึง” และ “ดันกลับ” ทำให้การหดกลับของแกนทำได้อย่างรวดเร็ว มีแรง และควบคุมตำแหน่งได้อย่างแม่นยำ

การเลือกใช้รุ่น Double-Acting ช่วยเพิ่มความเร็วในรอบการทำงาน (Cycle Time) และเพิ่มขีดความสามารถในการประยุกต์ใช้งานได้หลากหลายยิ่งขึ้น

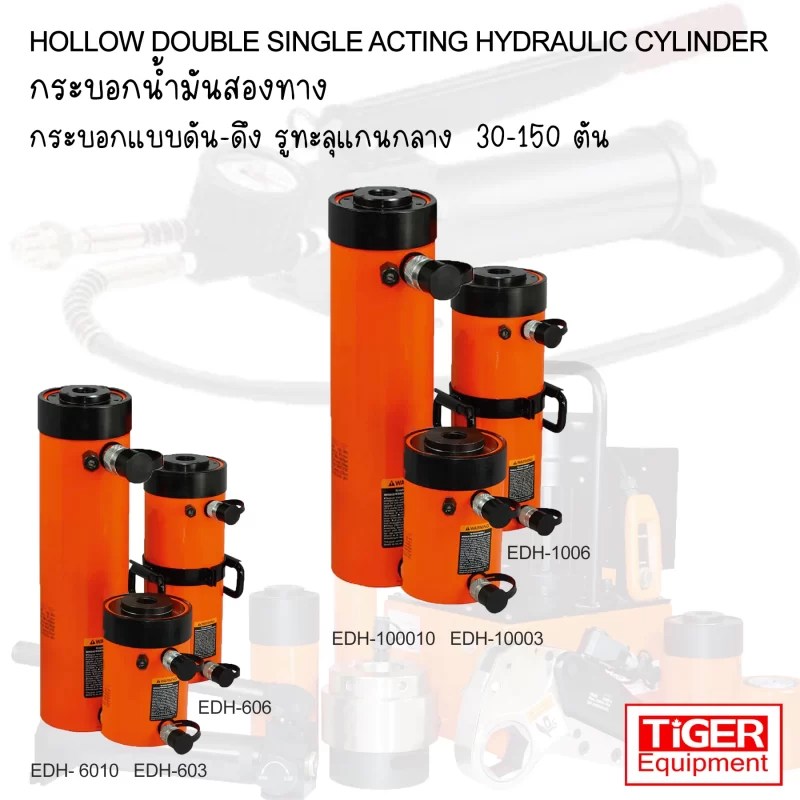

เจาะลึกสเปค กระบอกไฮดรอลิคแกนกลวง 2 ทาง EDH-Series ครบทุกรุ่น

กระบอกดึง-ดันไฮดรอลิค รุ่น Tiger EDH-Series เป็นเครื่องมือระดับพรีเมียมที่ออกแบบมาเพื่อรองรับการทำงานซ้ำๆ ที่ต้องการความเร็ว โดยมีสเปคให้เลือกดังนี้:

พิกัด 30 ตัน (ขนาดรูทะลุ 33.3 มม.)

• รุ่น EDH-307: ระยะยืด 178 มม. | ความสูงกระบอก 330 มม. | ขนาด OD 114 มม. | น้ำหนัก 18.0 กก. | ใช้ร่วมกับปั๊ม CB-700S
• รุ่น EDH-3010: ระยะยืด 258 มม. | ความสูงกระบอก 431 มม. | ขนาด OD 114 มม. | น้ำหนัก 27.0 กก. | ใช้ร่วมกับปั๊ม CB-700S

พิกัด 60 ตัน (ขนาดรูทะลุ 53.8 มม.)

• รุ่น EDH-603: ระยะยืด 89 มม. | ความสูงกระบอก 246 มม. | ขนาด OD 159 มม. | น้ำหนัก 28.0 กก. | ใช้ร่วมกับปั๊ม CB-700S
• รุ่น EDH-606: ระยะยืด 166 มม. | ความสูงกระบอก 323 มม. | ขนาด OD 159 มม. | น้ำหนัก 35.0 กก. | ใช้ร่วมกับปั๊ม CB-700S
• รุ่น EDH-6010: ระยะยืด 257 มม. | ความสูงกระบอก 438 มม. | ขนาด OD 159 มม. | น้ำหนัก 45.0 กก. | ใช้ร่วมกับปั๊ม CB-700S

พิกัด 95 ตัน (ขนาดรูทะลุ 79.2 มม.)

• รุ่น EDH-1001: ระยะยืด 38 มม. | ความสูงกระบอก 165 มม. | ขนาด OD 212 มม. | น้ำหนัก 33.0 กก. | ใช้ร่วมกับปั๊ม CB-700S
• รุ่น EDH-1003: ระยะยืด 76 มม. | ความสูงกระบอก 254 มม. | ขนาด OD 212 มม. | น้ำหนัก 61.0 กก. | ใช้ร่วมกับปั๊ม CB-700S
• รุ่น EDH-1006: ระยะยืด 153 มม. | ความสูงกระบอก 342 มม. | ขนาด OD 212 มม. | น้ำหนัก 79.0 กก. | ใช้ร่วมกับปั๊ม CB-700S
• รุ่น EDH-10010: ระยะยืด 257 มม. | ความสูงกระบอก 460 มม. | ขนาด OD 212 มม. | น้ำหนัก 107.0 กก. | ใช้ร่วมกับปั๊ม CB-630B-I

พิกัด 150 ตัน (ขนาดรูทะลุ 79.2 มม.)

• รุ่น EDH-1508: ระยะยืด 203 มม. | ความสูงกระบอก 349 มม. | ขนาด OD 247 มม. | น้ำหนัก 103.0 กก. | ใช้ร่วมกับปั๊ม CB-630B-I

การประยุกต์ใช้งาน (Applications)

ด้วยความสามารถในการควบคุมสองทิศทาง ทำให้กระบอกไฮดรอลิคแกนกลวง 2 ทาง เหมาะอย่างยิ่งสำหรับ:

• งานดึง-ดันในระบบอัตโนมัติ สำหรับการทำงานที่ต้องเกิดขึ้นซ้ำๆ อย่างรวดเร็วและแม่นยำ
• การทดสอบแรงดึง-แรงกดแบบต่อเนื่อง เพื่อทดสอบความล้าของวัสดุ (Fatigue Test)
• การประกอบ-ถอดประกอบชิ้นส่วน ที่ต้องการการขยับเข้า-ออกของแกนกลางอย่างละเอียดเพื่อจัดตำแหน่ง
• งานยกและจัดตำแหน่ง ที่ต้องการการดันลงอย่างมีแรงเพื่อปรับตำแหน่งหรือปลดล็อคกลไก

ระบบที่จำเป็น: ปั๊มและวาล์วควบคุม 4 ทาง

เพื่อให้สามารถควบคุมการทำงานแบบ Double-Acting ได้อย่างเต็มประสิทธิภาพ จำเป็นต้องใช้ปั๊มไฮดรอลิคที่สามารถจ่ายน้ำมันได้สองทิศทาง ซึ่งมักจะเป็นปั๊มไฟฟ้าที่มีวาล์วโซลินอยด์ หรือปั๊มมือโยกที่มีวาล์วควบคุม 4 ทิศทาง (4-Way Valve) การใช้วาล์วแบบ 4/3 จะทำหน้าที่สลับเส้นทางการไหลของน้ำมันเพื่อสั่งให้กระบอกยืดออกหรือหดกลับได้ตามต้องการ

ข้อควรระวัง: แรงดึง (Pull Force) และแรงผลัก (Push Force)

ในกระบอกไฮดรอลิค Double-Acting นั้น แรงผลักจะมีค่าสูงกว่าแรงดึงเสมอ เนื่องจากในจังหวะผลักน้ำมันจะกระทำต่อหน้าตัดลูกสูบเต็มพื้นที่ แต่ในจังหวะดึงน้ำมันจะกระทำต่อพื้นที่วงแหวนซึ่งมีขนาดเล็กกว่า แรงดึงกลับจึงมีกำลังประมาณ 50-70% ของแรงผลักออกเสมอ ดังนั้นผู้ใช้งานต้องตรวจสอบสเปคและเผื่อความปลอดภัย (Safety Factor) อย่างน้อย 20% ของโหลดจริง
