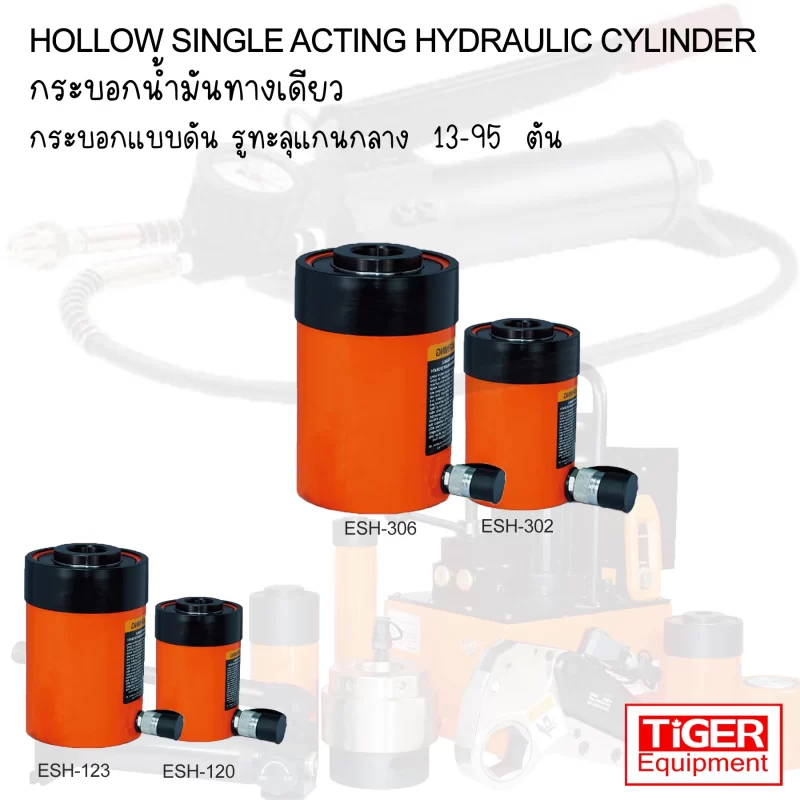

ศูนย์รวม กระบอกไฮดรอลิคแกนกลวง TIGER (ESH-Series) 13-95 ตัน มาตรฐาน 700 Bar

ในงานซ่อมบำรุงและประกอบเครื่องจักรกลหนัก ความท้าทายที่วิศวกรต้องเผชิญบ่อยครั้งไม่ได้อยู่ที่ “แรงผลัก” แต่อยู่ที่ “แรงดึง” เช่น การถอดตลับลูกปืน (Bearing) ที่ติดแน่น, การดึงเพลา (Shaft) ออกจากเฟือง, หรือการขึงสายเคเบิลในงานโครงสร้าง กระบอกไฮดรอลิคแกนกลวง (Hollow Plunger Cylinder) แบรนด์ TIGER รุ่น ESH-Series คือเครื่องมือเฉพาะทางที่ถูกออกแบบมาเพื่อภารกิจนี้ ที่ Toolshop88 เราจัดจำหน่ายกระบอกแกนกลวงเกรดอุตสาหกรรม ทนแรงดัน 700 Bar (10,000 PSI) รองรับพิกัด 13-95 ตัน

นวัตกรรม Center Hole: เปลี่ยน “แรงผลัก” ให้เป็น “แรงดึง”

ความมหัศจรรย์ทางวิศวกรรมของกระบอกไฮดรอลิครุ่น ESH-Series อยู่ที่ “รูกลวงตรงกลาง (Center Hole)” ที่เจาะทะลุผ่านตลอดความยาวของแกนลูกสูบ หลักการทำงานคือ:

1. ผู้ปฏิบัติงานสอด “แกนเกลียว (Threaded Rod)” หรือสายเคเบิลผ่านรูกลวงของกระบอกสูบ
2. นำปลายแกนเกลียวด้านหนึ่งยึดกับชิ้นงานที่ต้องการดึง (เช่น ลูกปืน หรือ เพลา)
3. ปลายอีกด้านหนึ่ง (ที่โผล่พ้นหัวกระบอกออกมา) ให้ใส่แผ่นรองรับ (Bearing Plate) และขันน็อต (Nut) ล็อคให้แน่น
4. เมื่อจ่ายแรงดันไฮดรอลิค ลูกสูบจะยืดออกและดันแผ่นรองรับ ทำให้แกนเกลียวถูกดึงขึ้น เกิดเป็น “แรงดึง (Pulling Force)” มหาศาลที่ดึงชิ้นงานให้หลุดออกมาได้อย่างง่ายดายและนุ่มนวล

เจาะลึกสเปค กระบอกไฮดรอลิคแกนกลวง TIGER ESH-Series

กระบอกรุ่นนี้ทำงานในระบบ ทางเดียวสปริงดึงกลับ (Single-Acting Spring Return) ใช้งานง่าย ทนทานด้วยแกนชุบ Hard Chrome เรามีสเปคให้เลือกครอบคลุมทุกขนาดรูกลวงและแรงดึง ดังนี้:

พิกัด 13 ตัน (ขนาดรูทะลุ 19.6 มม.)

• รุ่น ESH-120: ระยะยืด 8 มม. | ความสูงกระบอก 55 มม. | น้ำหนัก 2.0 กก. (รุ่นเตี้ยพิเศษ)
• รุ่น ESH-121: ระยะยืด 42 มม. | ความสูงกระบอก 120 มม. | น้ำหนัก 3.0 กก.
• รุ่น ESH-123: ระยะยืด 76 มม. | ความสูงกระบอก 184 มม. | น้ำหนัก 4.7 กก.

พิกัด 20 ตัน (ขนาดรูทะลุ 26.9 มม.)

• รุ่น ESH-202: ระยะยืด 49 มม. | ความสูงกระบอก 162 มม. | น้ำหนัก 8.0 กก.
• รุ่น ESH-206: ระยะยืด 155 มม. | ความสูงกระบอก 306 มม. | น้ำหนัก 14.5 กก.

พิกัด 30 ตัน (ขนาดรูทะลุ 33.3 มม.)

• รุ่น ESH-302: ระยะยืด 64 มม. | ความสูงกระบอก 179 มม. | น้ำหนัก 11.5 กก.
• รุ่น ESH-306: ระยะยืด 155 มม. | ความสูงกระบอก 330 มม. | น้ำหนัก 23.0 กก.

พิกัด 60 ตัน (ขนาดรูทะลุ 53.8 มม.)

• รุ่น ESH-603: ระยะยืด 76 มม. | ความสูงกระบอก 247 มม. | น้ำหนัก 30.0 กก.
• รุ่น ESH-606: ระยะยืด 153 มม. | ความสูงกระบอก 323 มม. | น้ำหนัก 37.5 กก.

พิกัด 95 ตัน (ขนาดรูทะลุ 79.0 มม.)

• รุ่น ESH-1003: ขุมพลังงานหนัก ให้กำลัง 95 ตัน | ระยะยืด 76 มม. | ความสูงกระบอก 254 มม. | น้ำหนัก 62.0 กก.

ความเข้าใจที่ถูกต้อง: แรงผลัก (Push) vs แรงดึง (Pull)

กฎเหล็กด้านความปลอดภัยที่วิศวกรต้องทราบคือ พิกัดตัน (Tonnage) ที่ระบุบนตัวกระบอก (เช่น 30 ตัน หรือ 60 ตัน) คือ “กำลังสูงสุดที่กระบอกสามารถผลักออกได้” แต่ในการใช้งานเป็นเครื่องมือดึง “แรงดึงสูงสุดที่ทำได้จริง จะถูกจำกัดด้วยความแข็งแรงของแกนเกลียว (High-Tensile Threaded Rod)” ที่ลูกค้านำมาสอดเข้าไปเสมอ หากใช้สตัดเกลียวที่เกรดความแข็งไม่พอ (เช่น เหล็กเกรดต่ำ) เกลียวอาจจะขาดก่อนที่กระบอกจะออกแรงเต็มพิกัด แนะนำให้ใช้สตัดเกลียวความแข็งแรงสูง (เกรด 8.8 หรือ 10.9 ขึ้นไป) ในการทำงานเสมอ

สั่งซื้อกระบอกไฮดรอลิคแกนกลวง TIGER ของแท้ที่ Toolshop88

เพื่อการใช้งานที่สมบูรณ์แบบ แนะนำให้ใช้งานกระบอกรุ่น ESH-Series คู่กับ ปั๊มไฮดรอลิค มือโยก หรือปั๊มไฟฟ้า รุ่น CB-700 / CB-700A จาก TIGER บริษัท บอร์น เอ็นจิเนียริ่ง จำกัด พร้อมให้คำปรึกษา แนะนำการเลือกขนาดรูกลวงให้พอดีกับเพลาหรือสายเคเบิลของคุณ เพื่อให้การทำงานราบรื่น ปลอดภัย และคุ้มค่าที่สุด
