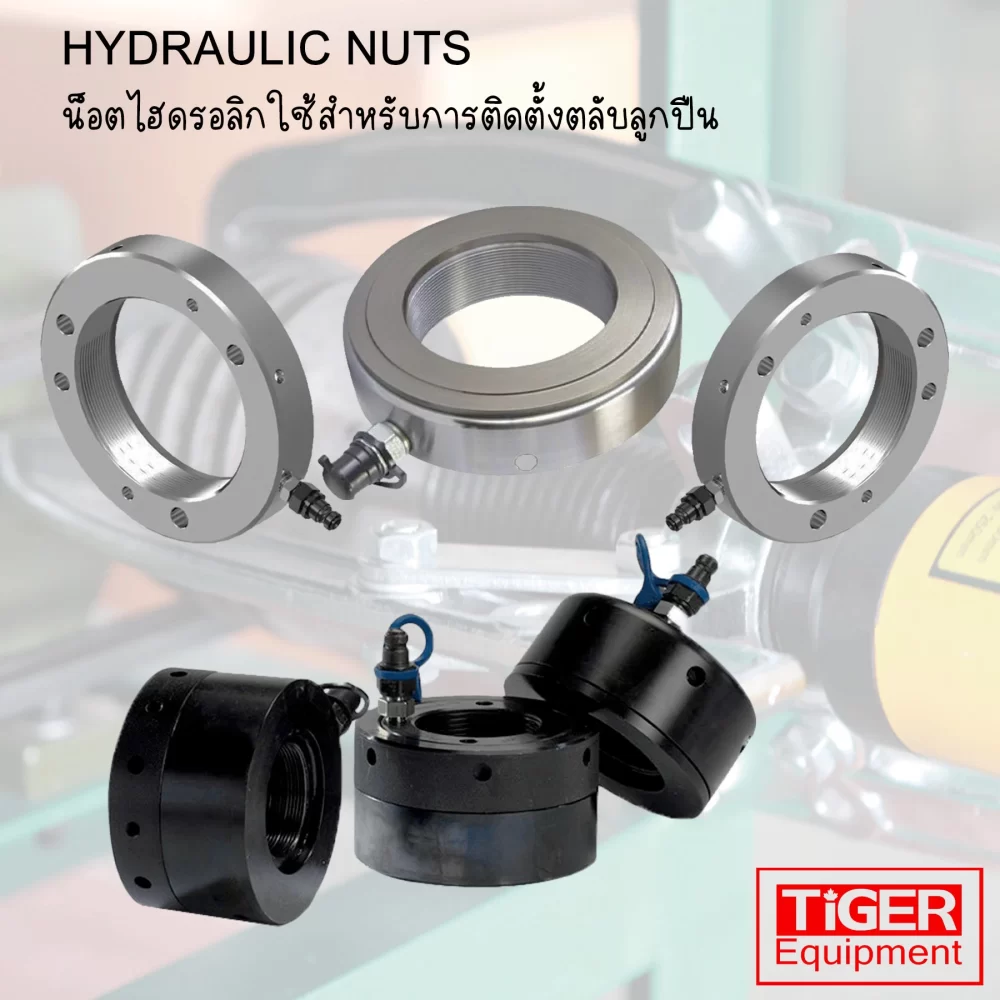

น็อตไฮดรอลิค (รีวิว 5.0★) Omastar BHNM & BBHN: มาตรฐานแรงดึงสูง M27-M900
ในงานวิศวกรรมที่ต้องการความเที่ยงตรงและความปลอดภัยสูงสุด การใช้แรงบิด (Torque) เพื่อขันน็อตแบบดั้งเดิมอาจไม่แม่นยำพอเนื่องจากปัจจัยด้านแรงเสียดทาน Toolshop88 ขอนำเสนอนวัตกรรมขั้นสูงสุดในการจับยึดด้วย น็อตไฮดรอลิค (Hydraulic Nut) และ Bolt Tensioner ซึ่งใช้หลักการ “แรงดึง” แนวแกนโดยตรง เพื่อให้ได้ค่าความแน่น (Preload) ที่แม่นยำและสม่ำเสมอในทุกการติดตั้ง
| ซีรีส์ (Series) | วัตถุประสงค์หลัก | ช่วงขนาดเกลียว | แรงดันใช้งานสูงสุด | จุดเด่น |
| BHNM-Series | จับยึดโบลท์ถาวร (Flanges) | M50 – M900 | 700 Bar | มีแหวนล็อคเชิงกล (Locking Ring) |
| BBHN-Series | ติดตั้งแบริ่ง (Mounting) | M27 – M125 | 1500 Bar | แรงผลักมหาศาล ติดตั้งเข้า-ออกไว |
เหนือกว่าการขันแบบเดิม: ทำไมการใช้แรงดึง (Tension) ถึงแม่นยำกว่าแรงบิด (Torque)?
การขันน็อตแบบใช้แรงบิดนั้น พลังงานส่วนใหญ่จะสูญเสียไปกับแรงเสียดทานใต้หัวน็อตและที่เกลียว ทำใหค่าแรงยึดที่เกิดขึ้นจริงมีความคลาดเคลื่อนสูง ในทางกลับกัน น็อตไฮดรอลิคจะดึงสลักเกลียวให้ยืดออกเหมือนสปริงด้วยแรงที่คำนวณไว้โดยตรง และทำการล็อคตำแหน่ง ทำให้ได้ค่าแรงยึดที่แม่นยำสูงถึง ±5% โดยปราศจากแรงเสียดทาน
น็อตไฮดรอลิค 2 ประเภทหลัก: เลือกให้ถูกกับการใช้งาน
บนหน้านี้ เรามีน็อตไฮดรอลิค 2 ประเภทซึ่งมีวัตถุประสงค์การใช้งานที่แตกต่างกันโดยสิ้นเชิง:
1. น็อตไฮดรอลิคสำหรับงานจับยึดโบลท์ (Bolting & Tensioning) – รุ่น BHNM-Series
ทำหน้าที่เหมือน “น็อตถาวร” ที่มีระบบไฮดรอลิคในตัว ใช้สำหรับยึดชิ้นงานที่ต้องการแรงยึดสูงและสม่ำเสมอในโบลท์ทุกตัว เช่น การยึดหน้าแปลนท่อแรงดันสูง, ฐานกังหันลม, หรือแท่นเครื่องจักรขนาดใหญ่
2. น็อตไฮดรอลิคสำหรับงานติดตั้ง/ถอด (Mounting & Dismounting) – รุ่น BBHN-Series
ทำหน้าที่เป็น “เครื่องมือ” สำหรับการ “ผลัก” ตลับลูกปืน, เฟือง, หรือชิ้นส่วนอื่นๆ เข้าไปบนเพลาแบบเทเปอร์ (Tapered Shaft) ด้วยแรงดันมหาศาลและควบคุมได้ เมื่อชิ้นงานเข้าที่แล้ว ก็จะถอดน็อตไฮดรอลิคออกและใช้แหวนล็อคธรรมดาแทน
คู่มือการเลือกและขั้นตอนการใช้งาน
การใช้งานน็อตไฮดรอลิคสำหรับจับยึด (BHNM-Series)
- ติดตั้ง: ขันน็อตไฮดรอลิคเข้ากับสลักเกลียวด้วยมือจนสุด
- ให้แรงดัน: ต่อปั๊มไฮดรอลิคและให้แรงดันตามที่คำนวณไว้เพื่อยืดสลักเกลียว
- ล็อคตำแหน่ง: ใช้แท่งเหล็กเล็กๆ ขัน “แหวนล็อค” (Locking Ring) ให้แน่นเพื่อรักษาระดับแรงดึงไว้
- ปลดแรงดัน: คลายแรงดันที่ปั๊ม และถอดสายออก เป็นอันเสร็จสิ้น
การใช้งานน็อตไฮดรอลิคสำหรับติดตั้งตลับลูกปืน (BBHN-Series)
- ติดตั้ง: ขันน็อตไฮดรอลิคเข้ากับเกลียวปลายเพลาเทเปอร์จนชนกับแหวนในของตลับลูกปืน
- ให้แรงดัน: ต่อปั๊มไฮดรอลิคและค่อยๆ ให้แรงดัน น็อตจะทำหน้าที่เป็นแม่แรงผลักตลับลูกปืนให้เคลื่อนที่เข้าไปบนเพลา
- วัดระยะ: ใช้ฟีลเลอร์เกจ (Feeler Gauge) วัดระยะห่างภายในของตลับลูกปืน หรือวัดระยะเคลื่อนที่ (Drive-up Distance) จนได้ค่าตามที่ผู้ผลิตตลับลูกปืนกำหนด
- ปลดแรงดันและถอดออก: คลายแรงดันที่ปั๊ม ถอดน็อตไฮดรอลิคออก และติดตั้งแหวนล็อคปกติเข้าแทนที่
อุปกรณ์ที่จำเป็นต้องใช้ร่วมกัน
น็อตไฮดรอลิคทุกรุ่นจำเป็นต้องทำงานร่วมกับ ปั๊มไฮดรอลิคแรงดันสูง (700-1500 Bar) และสายไฮดรอลิคที่เหมาะสม ซึ่ง Toolshop88 มีจำหน่ายครบวงจรและพร้อมให้คำแนะนำในการเลือกชุดที่เหมาะสมที่สุดสำหรับงานของคุณ
ทำไมน็อตไฮดรอลิคถึงเป็นมาตรฐานของงานโครงสร้างหนัก?
ปัญหาของงานขันน็อตหน้าแปลน (Pipe Flange) คือแรงเสียดทานที่หน้าสัมผัสเกลียวทำให้เราควบคุมแรงแน่น (Clamping Force) ได้ยาก การใช้ Hydraulic Nut รุ่น BHNM จะช่วยดึงสลักเกลียวให้ยืดออกด้วยแรงดันไฮดรอลิคที่แม่นยำสูงสุด และใช้แหวนล็อคเชิงกลรักษาระดับความแน่นนั้นไว้ 100% แม้จะปลดแรงดันไฮดรอลิคออกแล้ว วิธีนี้ช่วยลดความเสี่ยงจากการรั่วซึมและการคลายตัวของน็อตในสภาวะที่มีการสั่นสะเทือนสูงได้อย่างดีเยี่ยม
