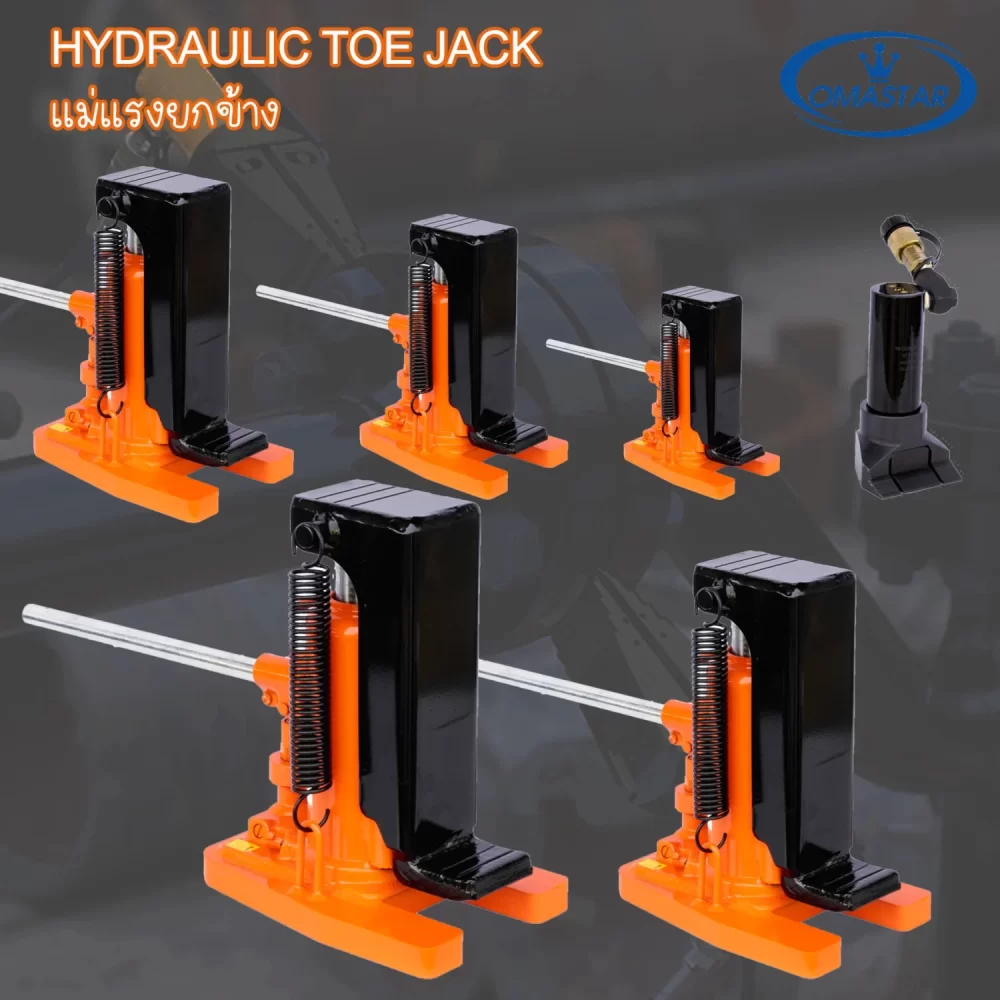

แม่แรงยกเครื่องจักร Omastar/Tiger HHQD Series (5 – 50 ตัน) มาตรฐานตะขอยกต่ำพิเศษ 2026
การยก ติดตั้ง หรือปรับระดับเครื่องจักรกลหนักที่มีฐานติดพื้นและมีช่องว่างเพียงเล็กน้อย เป็นงานที่ท้าทายและต้องการเครื่องมือที่ออกแบบมาโดยเฉพาะ Toolshop88 ขอนำเสนอ แม่แรงยกเครื่องจักร หรือ แม่แรงตะขอยก (Hydraulic Toe Jack) สุดยอดเครื่องมือไฮดรอลิคที่มาพร้อม “ตะขอ” หรือ “เดือยยก” (Lifting Toe) ที่มีลักษณะแบนและต่ำเป็นพิเศษ ทำให้สามารถสอดเข้าใต้ฐานเครื่องจักรเพื่อทำการยกได้อย่างง่ายดาย, ปลอดภัย และแม่นยำ
| รุ่น (Model) | กำลังยกบน (Top) | กำลังยกข้าง (Toe) | ระยะต่ำสุดเดือย | ระยะยืด (Stroke) |
| HHQD-8F | – | 8.0 ตัน | 2.5 mm | 90 mm |
| HHQD-5 | 5 ตัน | 2.5 ตัน | 16 mm | 111 mm |
| HHQD-10 | 10 ตัน | 5.0 ตัน | 22 mm | 111 mm |
| HHQD-20 | 20 ตัน | 10.0 ตัน | 28 mm | 127 mm |
| HHQD-30 | 30 ตัน | 15.0 ตัน | 32 mm | 155 mm |
| HHQD-50 | 50 ตัน | 25.0 ตัน | 40 mm | 140 mm |
คู่มือการเลือกและใช้งานแม่แรงตะขอยกฉบับสมบูรณ์
แม่แรงตะขอยกเป็นเครื่องมือที่ทรงพลังแต่ก็ต้องใช้งานด้วยความเข้าใจที่ถูกต้อง นี่คือคู่มือฉบับสมบูรณ์จากผู้เชี่ยวชาญของเรา
1. การเลือกพิกัดยก: ต้องเข้าใจเรื่อง “กำลังยก 2 ตำแหน่ง” ⚖️
สิ่งที่สำคัญที่สุดในการเลือกแม่แรงตะขอยก คือการเข้าใจว่ามันมีจุดยก 2 ตำแหน่ง ซึ่งมีความสามารถในการรับน้ำหนักไม่เท่ากัน:
- หัวยกด้านบน (Top Saddle): เป็นตำแหน่งที่รับน้ำหนักได้เต็มพิกัดของแม่แรง (เช่น รุ่น 10 ตัน จะยกที่หัวได้ 10 ตัน)
- เดือยยกด้านล่าง (Lifting Toe): เนื่องจากเป็นการยกเยื้องศูนย์ กำลังยกที่เดือยจะลดลงเหลือประมาณ 40-50% ของกำลังยกสูงสุด (เช่น รุ่น 10 ตัน จะยกที่เดือยได้ประมาณ 5 ตัน)
⭐ Expert’s Tip: ควรเลือกขนาดแม่แรงโดยพิจารณาจาก “กำลังยกที่เดือย” เป็นหลัก เพราะเป็นตำแหน่งที่ใช้งานบ่อยที่สุด และควรเลือกขนาดให้สูงกว่าน้ำหนักของที่จะยกเสมอ
2. การใช้งานร่วมกับเต่าลากเครื่องจักร: มาตรฐานการเคลื่อนย้ายที่ปลอดภัย 🚛
แม่แรงตะขอยกมีหน้าที่ “ยก” เพื่อสร้างช่องว่างเท่านั้น การ “เคลื่อนย้าย” ที่ปลอดภัยต้องทำร่วมกับ เต่าลากเครื่องจักร (Cargo Trolley) เสมอตามขั้นตอนดังนี้:
- ยก (Lift): ใช้แม่แรงตะขอยก (Toe Jack) สอดเข้าใต้ฐานเครื่องจักรแล้วยกขึ้นให้สูงพอที่จะสอดเต่าลากเข้าไปได้
- หนุน (Crib): ใช้ไม้เนื้อแข็งรองหนุนใต้ฐานเครื่องจักรไว้เสมอ (Cribbing) เพื่อความปลอดภัย
- วาง (Set): สอดเต่าลากเครื่องจักรเข้าไปใต้ฐาน แล้วค่อยๆ ปล่อยแรงดันแม่แรงลงอย่างช้าๆ จนน้ำหนักของเครื่องจักรถ่ายลงบนเต่าลากจนครบทุกจุด
- ลาก (Move): ใช้คันบังคับของเต่าลากเพื่อเคลื่อนย้ายเครื่องจักรไปยังตำแหน่งที่ต้องการ
3. กฎทองแห่งความปลอดภัย (Golden Rules of Safety) ⚠️
เนื่องจากเป็นการทำงานกับของหนักที่มีจุดศูนย์ถ่วงสูง ความปลอดภัยเป็นสิ่งที่สำคัญที่สุด:
- พื้นผิวต้องแข็งแรงและได้ระดับ: ควรใช้งานแม่แรงบนพื้นคอนกรีตที่แข็งแรงและเรียบเสมอกัน ห้ามใช้งานบนพื้นดินอ่อนหรือพื้นลาดเอียงโดยเด็ดขาด
- หลักการ “ยกทีละนิด หนุนทีละหน่อย” (Lift an Inch, Crib an Inch): ในการยกเครื่องจักรขนาดใหญ่ ควรยกทีละมุมแล้วใช้ไม้เนื้อแข็งรองหนุนใต้ฐานเครื่องจักรไว้เสมอ เพื่อป้องกันการพลิกคว่ำ และเป็นจุดปลอดภัยหากระบบไฮดรอลิคเกิดขัดข้อง
- ห้ามทำงานใต้เครื่องจักรที่ยกค้างไว้: ห้ามเข้าไปทำงานใต้เครื่องจักรที่ถูกยกค้างไว้ด้วยแม่แรงเพียงอย่างเดียวเด็ดขาด ต้องใช้ขาตั้งนิรภัย (Jack Stands) หรือไม้รองหนุนเพื่อรับน้ำหนักเสมอ
- ตรวจสอบพิกัดยกทุกครั้ง: ก่อนยกด้วยเดือย (Toe) ต้องแน่ใจว่าน้ำหนักของชิ้นงานไม่เกินพิกัดยกของเดือย
คำถามที่พบบ่อย (FAQ)
Q: สามารถใช้แม่แรงตะเข้ทั่วไปยกเครื่องจักรแทนได้หรือไม่?
A: ไม่ได้ครับ แม่แรงตะเข้ (Floor Jack) ถูกออกแบบมาให้มีจุดยกที่สูง เหมาะสำหรับยกใต้ท้องรถยนต์ แต่ไม่สามารถสอดเข้าใต้ฐานเครื่องจักรที่มีช่องว่างต่ำเพียงไม่กี่เซนติเมตรได้ ซึ่งเป็นหน้าที่ของแม่แรงตะขอยก (Toe Jack) โดยเฉพาะ
Q: แม่แรงตะขอยกต้องใช้ปั๊มไฮดรอลิคแยกหรือไม่?
A: แม่แรงยกเครื่องจักรส่วนใหญ่ (เช่นรุ่น 5-50 ตัน) จะมาพร้อมปั๊มไฮดรอลิคแบบมือโยกในตัวเพื่อความสะดวกในการใช้งาน แต่สำหรับรุ่นใหญ่พิเศษที่ต้องการแรงยกสูงมากๆ อาจมีรุ่นที่ต้องใช้ปั๊มไฮดรอลิคไฟฟ้าภายนอก
Engineering Insight: ทำไมเดือยยก (Toe) ถึงรับน้ำหนักได้เพียงครึ่งเดียว?
ความเข้าใจผิดที่อันตรายที่สุดคือการนำน้ำหนักเต็มพิกัดไปยกที่เดือยข้าง (Toe) ตามหลักกลศาสตร์ เมื่อเรายกวัตถุจากด้านข้างแกนกลาง จะเกิด “Moment Arm” หรือแรงบิดมหาศาลที่พยายามดันให้ลูกสูบเอียงไปด้านหลัง วิศวกรของ Toolshop88 จึงเน้นย้ำเสมอว่ารุ่น 10 ตัน จะยกข้างได้เพียง 5 ตันเท่านั้น การใช้แม่แรงที่มีพิกัดสูงกว่าน้ำหนักจริง (Over-specification) และการใช้งานร่วมกับ “ไม้หมอนรองหนุน (Cribbing)” ตามหลักการ Lift an Inch, Crib an Inch คือมาตรฐานสากลที่จะช่วยป้องกันความเสียหายของซีลไฮดรอลิคและอุบัติเหตุหน้างานได้ 100%
🛠️ Expert Insights: วิศวกรรมการยกเครื่องจักรหนักมาตรฐาน 2026
ความเข้าใจผิดที่อันตรายที่สุดในงานยกคือการใช้แม่แรงที่ไม่มีเกจวัดแรงดันหรือยกข้างเกินพิกัด แม่แรงยกเครื่องจักร (Toe Jack) ของ Omastar/Tiger ถูกออกแบบมาเพื่อรับมือกับ Moment Arm (แรงบิดเยื้องศูนย์) โดยเฉพาะ โดยรุ่นพิเศษ HHQD-8F มีเดือยยกที่ต่ำเพียง 2.5mm ช่วยให้งานติดตั้งเครื่องจักรที่ฐานเกือบติดพื้นเป็นเรื่องง่ายและปลอดภัย
👨🔧 โซลูชันการเคลื่อนย้ายเครื่องจักรแบบครบวงจร:
Model : HHQD-8F
- Out put Toe กำลังอัด (ยกข้าง) (T): 8
- Max. Stroke ระยะยืด (mm) : 90
- Min/Max of Toe ระยะต่ำสุดขา-ยก(mm.) : 2.5 – 17
- Closed Height (mm.): 213
- WEIGHT น้ำหนัก (Kg) : 4
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
Model : HHQD-5
- Out put Top กำลังอัด(ยกตรง)(T) : 5
- Out put Toe กำลังอัด(ยกข้าง)(T) : 2.5
- Max. Stroke ระยะยืด(mm) : 111
- Min/Max of Toe ระยะต่ำ-สูงสุดของขายก(mm) : 16/128
- Min/Max of Top ระยะต่ำ-สูงสุดหัวยก(mm) : 238/349
- WEIGHT น้ำหนัก (Kg) : 8
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
Model : HHQD-10
- Out put Top กำลังอัด(ยกตรง)(T) : 10
- Out put Toe กำลังอัด(ยกข้าง)(T) : 5
- Max. Stroke ระยะยืด(mm) : 111
- Min/Max of Toe ระยะต่ำ-สูงสุดขายก(mm) : 22 /141
- Min/Max of Top ระยะต่ำ-สูงสุดหัวยก(mm) : 298/409
- WEIGHT น้ำหนัก (Kg) : 24
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
Model : HHQD-20
- Out put Top กำลังอัด(ยกตรง)(T) : 20
- Out put Toe กำลังอัด(ยกข้าง)(T) : 10
- Max. Stroke ระยะยืด(mm) : 127
- Min/Max of Toe ระยะต่ำ-สูงสุดขายก(mm) : 28 /173
- Min/Max of Top ระยะต่ำ-สูงสุดหัวยก(mm) : 333/460
- WEIGHT น้ำหนัก (Kg) : 38
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
Model : HHQD-30
- Out put Top กำลังอัด(ยกตรง)(T) : 30
- Out put Toe กำลังอัด(ยกข้าง)(T) : 15
- Max. Stroke ระยะยืด(mm) : 155
- Min/Max of Toe ระยะต่ำ-สูงสุดขายก(mm) : 32 /185
- Min/Max of Top ระยะต่ำ-สูงสุดหัวยก (mm) : 345/500
- WEIGHT น้ำหนัก (Kg) : 48
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
Model : HHQD-50
- Out put Top กำลังอัด(ยกตรง)(T) : 50
- Out put Toe กำลังอัด(ยกข้าง)(T) : 25
- Max. Stroke ระยะยืด(mm) : 140
- Min/Max of Toe ระยะต่ำ-สูงสุดขายก(mm) : 40 /215
- Min/Max of Top ระยะต่ำ-สูงสุดหัวยก(mm) : 390/530
- WEIGHT น้ำหนัก (Kg) : 75
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
- Capacity กำลังอัด(T) : 16
- Oil Capacity ปริมาณน้ำมัน(CC) : 78
- Tip Clearance ช่องว่าง(mm) : 10
- Max. Spread Distance ระยะถ่าง(mm) : 81
- Weight น้ำหนัก(kg) : 12.5
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
แม่แรงยกรางรถไฟไฟฟ้า HHQD-6-D: ที่สุดแห่งประสิทธิภาพและความปลอดภัยในงานบำรุงรักษา
ในอุตสาหกรรมระบบรางที่ความปลอดภัยและการตรงต่อเวลาคือหัวใจสำคัญ การบำรุงรักษาโครงสร้างทางวิ่งให้อยู่ในสภาพสมบูรณ์เสมอจึงเป็นภารกิจที่ขาดไม่ได้ ขอแนะนำ HHQD-6-D แม่แรงยกรางรถไฟ-ไฟฟ้า เครื่องมือยกและปรับระดับรางระบบไฮดรอลิคที่ทันสมัย ซึ่งถูกออกแบบมาโดยเฉพาะเพื่อปฏิวัติงานซ่อมบำรุงทางรถไฟและรถไฟฟ้าให้เป็นเรื่องง่าย, แม่นยำ และปลอดภัยกว่าที่เคย
หลักการทำงานและประโยชน์สูงสุด
เครื่องยกปรับระดับรางรุ่น HHQD-6-D เป็นเครื่องมือที่ใช้ระบบไฮดรอลิคในการสร้างแรงยกมหาศาล ทำให้สามารถยกรางรถไฟที่มีน้ำหนักมากให้ลอยขึ้นจากพื้นหรือหมอนรองรางได้อย่างง่ายดาย เปิดพื้นที่ให้ทีมซ่อมบำรุงสามารถเข้าไปทำงานกับฐานราง, หินบัลลาสต์ หรือเปลี่ยนหมอนรองรางได้อย่างสะดวกและปลอดภัย
จุดเด่นที่สำคัญ:
ทรงพลังและทุ่นแรง: ด้วยระบบปั๊มไฮดรอลิคที่ขับเคลื่อนด้วยไฟฟ้า ทำให้ผู้ปฏิบัติงานไม่ต้องออกแรงโยกปั๊มเอง ลดความเหนื่อยล้าและเพิ่มความรวดเร็วในการทำงานได้อย่างมหาศาล
ควบคุมแม่นยำ: สามารถควบคุมการยกขึ้น-ลงได้อย่างละเอียด ช่วยให้การปรับระดับรางเป็นไปตามค่ามาตรฐานทางวิศวกรรมอย่างสมบูรณ์แบบ
ปลอดภัยเหนือระดับ: มาพร้อม วาล์วความปลอดภัยในตัว (Built-in safety valve) ซึ่งจะป้องกันการยกเกินพิกัด (Overload) และล็อคตำแหน่งของแม่แรงทันทีหากเกิดเหตุขัดข้องทางไฟฟ้า ป้องกันอุบัติเหตุรางตกกระแทกได้อย่างมั่นใจ
ทนทานทุกสภาวะ: ออกแบบมาเพื่องานภาคสนามโดยเฉพาะ สามารถทำงานได้อย่างเต็มประสิทธิภาพใน สภาพแวดล้อมการทำงานตั้งแต่อุณหภูมิ -10 ถึง 40 องศาเซลเซียส
การประยุกต์ใช้งาน
แม่แรงยกรางรถไฟไฟฟ้า HHQD-6-D เป็นเครื่องมือที่จำเป็นอย่างยิ่งสำหรับ:
หน่วยซ่อมบำรุงของการรถไฟแห่งประเทศไทย (รฟท.)
ผู้ให้บริการรถไฟฟ้า BTS, MRT และ Airport Rail Link
ผู้รับเหมาโครงการก่อสร้างและซ่อมบำรุงทางรถไฟ
โรงงานอุตสาหกรรมที่มีระบบรางสำหรับขนส่งสินค้า
การลงทุนในเครื่องมือที่ได้มาตรฐานอย่าง HHQD-6-D คือการลงทุนในประสิทธิภาพของงานและความปลอดภัยของผู้ปฏิบัติงาน ซึ่งเป็นสิ่งที่คุ้มค่าที่สุดในระยะยาว
- Capacity กำลังอัด (Ton ): 7
- Stroke (mm) : 80
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
