กระบอกไฮดรอลิคเทเลสโคปิค (รีวิว 4.9★): ชักยาวพิเศษ ในที่แคบ

สำหรับงานออกแบบเครื่องจักรและระบบอัตโนมัติที่พื้นที่ติดตั้งมีจำกัด แต่ยังคงต้องการระยะการทำงานที่ยาว กระบอกไฮดรอลิคเทเลสโคปิค (Telescopic Hydraulic Cylinder) คือคำตอบที่สมบูรณ์แบบที่สุด Toolshop88 ขอนำเสนอ กระบอกไฮดรอลิคหลายตอน คุณภาพสูง ที่มีจุดเด่นด้านขนาดที่กะทัดรัด แต่สามารถให้ระยะชัก (Stroke) ที่ยาวกว่ากระบอกไฮดรอลิคมาตรฐานที่มีความยาวเท่ากันได้อย่างน่าทึ่ง

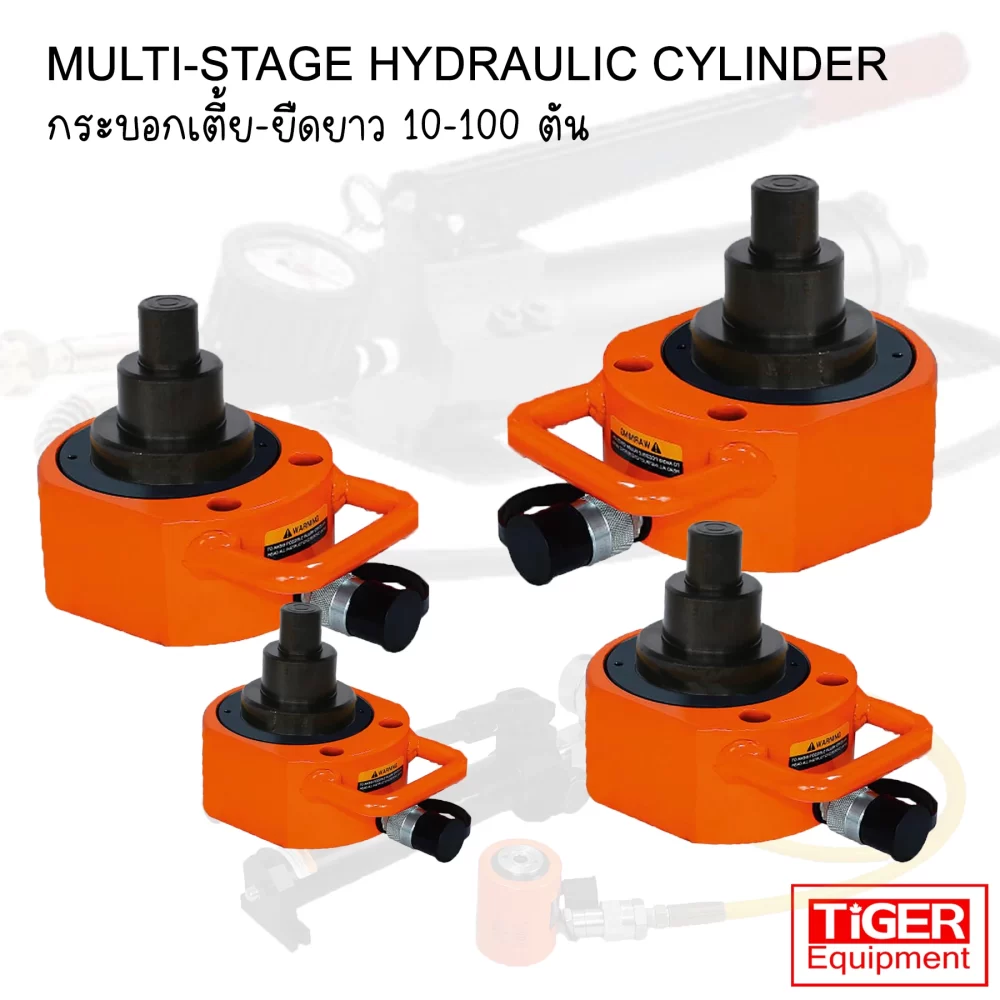

กระบอกไฮดรอลิคเทเลสโคปิค Omastar รุ่น ESL-D แบบหลายตอน ยกสูงในที่แคบ มาตรฐาน 700 Bar — กระบอกไฮดรอลิคหลายตอน Omastar แก้ปัญหาพื้นที่ติดตั้งจำกัดแต่ต้องการระยะชักยาว

รุ่น (Model)	กำลังอัด (Tons)	ระยะยืดรวม (mm)	ความสูงเก็บ (mm)	ขนาดฐาน (mm)	น้ำหนัก (kg)
ESL-100D	10	25	49	83 x 60	1.6
ESL-200D	20	27	57	99 x 76	2.7
ESL-300D	30	54	64	123 x 98	4.7
ESL-500D	50	66	74	148 x 120	7.9
ESL-1000D	100	69	93	188 x 160	16.9

จุดเด่นของกระบอกไฮดรอลิคเทเลสโคปิคขนาดเล็ก

กระบอกสูบประเภทนี้ถูกออกแบบมาเพื่อแก้ปัญหาข้อจำกัดด้านพื้นที่โดยเฉพาะ โดยอาศัยหลักการทำงานของปลอกกระบอกหลายท่อนที่ซ้อนกันอยู่ และจะยืดออกเป็นลำดับชั้นเมื่อได้รับแรงดันน้ำมัน

ข้อดีที่สำคัญสำหรับงานของคุณ:

ประหยัดพื้นที่ติดตั้ง: ด้วยความยาวเมื่อหดสุดที่สั้นมาก ทำให้สามารถติดตั้งในพื้นที่แคบๆ ที่กระบอกสูบทั่วไปไม่สามารถทำได้
ให้ระยะชักที่ยาวเป็นพิเศษ: สามารถออกแบบให้ยืดออกได้ยาวกว่าความยาวของตัวมันเอง 2-5 เท่า เหมาะสำหรับกลไกที่ต้องการการเคลื่อนที่ในระยะไกล
การออกแบบที่หลากหลาย: สามารถปรับเปลี่ยนรูปแบบการติดตั้งและขนาดให้เข้ากับเครื่องจักรเฉพาะทางได้

การประยุกต์ใช้งานสำหรับกระบอกไฮดรอลิคหลายตอนขนาดเล็ก

ด้วยคุณสมบัติที่เน้นความกะทัดรัดและระยะชักที่ยาว ทำให้ กระบอกไฮดรอลิคขนาดเล็ก ประเภทนี้เป็นที่นิยมในงานหลากหลายประเภท:

ระบบอัตโนมัติในโรงงาน (Factory Automation): ใช้ในแขนกล, อุปกรณ์จับชิ้นงาน (Gripper), หรือกลไกการยก/ดันในสายการผลิต
เครื่องจักรเฉพาะทาง (Special Purpose Machines): เช่น เครื่องมือในสายการประกอบ, อุปกรณ์ยกชิ้นงานขนาดเล็ก
อุปกรณ์เคลื่อนที่ขนาดเล็ก (Compact Mobile Equipment): เช่น แท่นยกซ่อมบำรุง, อุปกรณ์ทางการแพทย์, หรือกลไกในยานยนต์พิเศษ
งานแม่พิมพ์และฟิกซ์เจอร์ (Mold & Fixture): ใช้เป็นกลไกการกระทุ้งหรือปลดชิ้นงานที่ต้องการระยะที่ยาวกว่าปกติ

วิธีเลือกซื้อกระบอกไฮดรอลิคเทเลสโคปิคให้ตรงกับงาน

การเลือก กระบอกสูบระยะชักยาว ประเภทนี้ให้ได้ประสิทธิภาพสูงสุด ควรพิจารณาปัจจัยต่อไปนี้:

พื้นที่ติดตั้งและความยาวเมื่อหดสุด (Retracted Length): เป็นปัจจัยที่สำคัญที่สุด ต้องแน่ใจว่าสามารถติดตั้งในพื้นที่ของคุณได้
ระยะชักที่ต้องการ (Required Stroke): คำนวณระยะการทำงานที่จำเป็นต้องใช้ให้แม่นยำ
แรงที่ต้องการใช้งาน (Force Requirement): เพื่อเลือกขนาดลูกสูบ (Bore Size) ของแต่ละตอนได้อย่างเหมาะสม
ลักษณะการทำงาน: เป็นแบบ Single-acting (ยืดด้วยแรงดัน) หรือ Double-acting (ยืดและหดด้วยแรงดัน)

ที่ Toolshop88 เราเข้าใจความซับซ้อนของงานออกแบบเครื่องจักร ทีมงานของเราพร้อมให้คำปรึกษาเพื่อช่วยคุณเลือก กระบอกไฮดรอลิคเทเลสโคปิค ที่มีขนาดและคุณสมบัติตรงตามความต้องการของคุณมากที่สุด

ความแตกต่างระหว่าง Single-Acting และ Double-Acting

กระบอกไฮดรอลิคเทเลสโคปิคมีกลไกการทำงาน 2 รูปแบบหลัก ซึ่งเหมาะกับการใช้งานที่แตกต่างกัน:

คุณสมบัติ	Single-Acting (ทำงานทางเดียว)	Double-Acting (ทำงานสองทาง)
การยืดออก	ใช้แรงดันไฮดรอลิคดันออก	ใช้แรงดันไฮดรอลิคดันออก
การหดกลับ	อาศัยแรงภายนอก (เช่น แรงโน้มถ่วง) ในการหดกลับ	ใช้แรงดันไฮดรอลิคในการดึงกลับ
ความซับซ้อน	โครงสร้างง่ายกว่า มีพอร์ตน้ำมันทางเดียว	ซับซ้อนกว่า มีพอร์ตน้ำมันสองทางสำหรับยืดและหด
เหมาะกับงาน	งานยกในแนวดิ่ง เช่น กระบอกดั๊มพ์รถบรรทุก, ลิฟท์ยกของ	งานที่ต้องการควบคุมการเคลื่อนที่ทั้งขาไปและขากลับ เช่น แขนกล, เครื่องจักรอัตโนมัติ

ข้อควรระวังในการออกแบบและติดตั้ง

เพื่อให้กระบอกไฮดรอลิคเทเลสโคปิคทำงานได้อย่างเต็มประสิทธิภาพและมีอายุการใช้งานยาวนาน ควรคำนึงถึงปัจจัยเหล่านี้:

การรับแรงด้านข้าง (Side Loading): กระบอกสูบประเภทนี้ถูกออกแบบมาเพื่อรับแรงในแนวแกนตรงเท่านั้น ควรหลีกเลี่ยงการออกแบบที่ทำให้เกิดแรงงัดหรือแรงกระทำด้านข้าง (Side Load) ซึ่งอาจทำให้แกนคดงอและซีลภายในเสียหายได้
การติดตั้งที่ได้แนวศูนย์: จุดยึดทั้งหัวและท้ายกระบอกต้องได้แนวศูนย์ที่สมบูรณ์ เพื่อให้กระบอกยืดและหดได้อย่างอิสระ ไม่เกิดการติดขัด
การไล่อากาศในระบบ: ก่อนเริ่มใช้งานจริง จำเป็นต้องทำการไล่อากาศออกจากระบบไฮดรอลิคให้หมดจด เพื่อป้องกันการทำงานที่กระตุกและไม่เต็มกำลัง

คำถามที่พบบ่อย (FAQ) จากวิศวกรและนักออกแบบ

Q: แรงยกของแต่ละตอนเท่ากันหรือไม่?

A: ไม่เท่ากันครับ ตอน (Stage) ที่มีขนาดเส้นผ่านศูนย์กลางใหญ่ที่สุด (ตอนแรกที่ยืดออก) จะให้แรงยกได้มากที่สุด และแรงยกจะค่อยๆ ลดลงในตอนถัดๆ ไปที่มีขนาดเล็กลงตามลำดับ ในการคำนวณแรงจึงต้องพิจารณาแรงยกของตอนที่เล็กที่สุดเป็นหลัก ว่าเพียงพอต่องานหรือไม่

Q: สามารถหยุดการทำงานของกระบอกสูบกลางทางได้หรือไม่?

A: ได้ครับ สามารถควบคุมการหยุดของกระบอกสูบได้ทุกตำแหน่งตลอดระยะชัก โดยการควบคุมวาล์วในระบบไฮดรอลิค ซึ่งให้ความยืดหยุ่นในการทำงานสูง

🛠️ เจาะลึกกลไก Multi-Stage: ทำไมวิศวกรถึงเลือก ESL-D สำหรับพื้นที่แคบพิเศษ?

ปัญหาที่พบบ่อยที่สุดในงานติดตั้งเครื่องจักรคือ “ช่องว่างเหลือน้อยเกินกว่าจะสอดแม่แรงมาตรฐานได้” กระบอกไฮดรอลิคเทเลสโคปิค (Telescopic) ของ Omastar รุ่น ESL-D ถูกออกแบบมาเพื่อทลายข้อจำกัดนี้ ด้วยปลอกสูบที่ซ้อนกันหลายชั้น ทำให้ตัวเครื่องมีความสูงขณะหดตัวสั้นพิเศษเพียง 49 – 93 มม. แต่ให้ระยะยก (Stroke) ที่ยาวเพียงพอต่อการติดตั้งเต่าลากเครื่องจักรหรือไม้หมอนรองหนุน

💡 ข้อแนะนำเชิงเทคนิคจากวิศวกร Toolshop88:

✔Capacity Variation: โปรดจำไว้ว่าแรงอัดจะลดลงในแต่ละตอน (Stage) ที่ยืดออก เนื่องจากเส้นผ่านศูนย์กลางลูกสูบเล็กลง การคำนวณโหลดควรยึดตาม “พิกัดของตอนที่เล็กที่สุด” เป็นหลักเพื่อความปลอดภัย 100%

✔Standard Pressure: กระบอกรุ่นนี้ทำงานที่แรงดันมาตรฐาน 700 Bar (10,000 PSI) แนะนำให้ใช้คู่กับ ปั๊มไฮดรอลิคมือโยก รุ่น CB-700 Series เพื่อการควบคุมน้ำหนักที่นุ่มนวล

✔Vertical Alignment Only: เนื่องจากโครงสร้างเป็นปลอกซ้อนกันหลายชั้น จึงต้องใช้งานใน “แนวตั้งตรง” เท่านั้น ห้ามรับแรงงัดด้านข้าง (Side Load) เพราะจะทำให้ซีลไฮดรอลิคเสียหายได้ง่ายกว่ากระบอกตอนเดียว

สเปคกระบอกสูบไฮดรอลิค TIGER – ESL Series

MODEL รุ่น	OUT PUT (Ton) กำลังอัด (ตัน)	STROKE (mm) ระยะยืด (มม.)	CLOSED HEIGHT สูงกระบอก (มม.)	OUTSIDE DIA. ขนาด (มม.)	WITH PUMP ใช้ร่วมกับปั๊มมือ	WEIGHT (Kg) น้ำหนัก	ACTION ติดต่อ
TIGER ESL-100D	10	10 / 15	49	83 x 60	CB-700C	1.6	LINE
