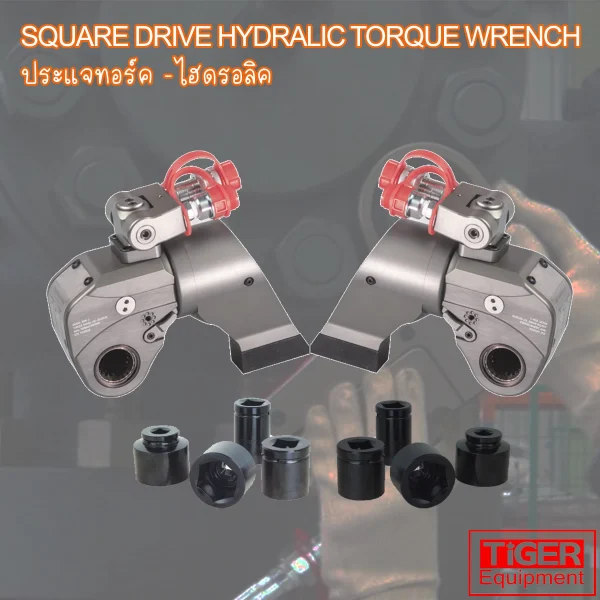

ประแจปอนด์ไฮดรอลิค Square Drive (รีวิว 5.0★) แม่นยำ ±3%: มาตรฐาน ESW-Series
ในงานอุตสาหกรรมหนักที่ทุกจุดเชื่อมต่อมีความสำคัญ ประแจปอนด์ไฮดรอลิค (Square Drive Hydraulic Torque Wrench) แบบหัวขับสี่เหลี่ยม (Square Drive) คือเครื่องมือมาตรฐานที่ได้รับความไว้วางใจจากวิศวกรและช่างเทคนิคมืออาชีพทั่วโลก Toolshop88 ขอนำเสนอประแจทอร์คไฮดรอลิค ESW-Series ที่ผสมผสานพลังการขันมหาศาลเข้ากับความแม่นยำในการควบคุมแรงบิด (Torque) และความยืดหยุ่นในการใช้งานร่วมกับลูกบ็อกซ์ (Socket) ได้หลากหลายขนาด
| รุ่น (Model) | ขนาดหัวขับ (Drive) | แรงบิดสูงสุด (Max Torque Nm) | ขนาดน็อตที่รองรับ | น้ำหนักเครื่อง (kg) |
| ESW-07 | 3/4″ | 1,120 | M22 – M46 | 1.8 |
| ESW-1 | 3/4″ | 1,837 | M24 – M55 | 2.0 |
| ESW-3 | 1″ | 4,512 | M32 – M70 | 4.0 |
| ESW-5 | 1 1/2″ | 7,528 | M41 – M85 | 7.0 |
| ESW-8 | 1 1/2″ | 10,780 | M46 – M95 | 9.1 |
| ESW-10 | 1 1/2″ | 15,516 | M55 – M105 | 13.1 |
| ESW-20 | 2 1/2″ | 26,664 | M65 – M130 | 25.0 |
| ESW-50 | 2 1/2″ | 72,000 | M105 – M180 | 87.0 |
ทำไม Square Drive Hydraulic Torque Wrench จึงเป็นรุ่นที่ได้รับความนิยมสูงสุด?
เครื่องขันน็อตแรงบิดสูง ประเภท Square Drive มีจุดเด่นที่สำคัญคือความอเนกประสงค์:
- ความเข้ากันได้กว้างขวาง: หัวขับสี่เหลี่ยมขนาดมาตรฐาน (เช่น ¾”, 1”, 1 ½”, 2 ½”) สามารถใช้งานร่วมกับลูกบ็อกซ์กระแทก (Impact Socket) ที่มีใช้อยู่ทั่วไปในโรงงานได้ทันที
- คุ้มค่าในการลงทุน: ไม่จำเป็นต้องซื้ออุปกรณ์เสริมพิเศษราคาแพง สามารถใช้ลูกบ็อกซ์ที่มีอยู่เดิมได้ ช่วยลดต้นทุนโดยรวม
- เหมาะกับงานหลากหลาย: เหมาะสำหรับงานขันโบลท์และน็อตส่วนใหญ่ที่ไม่มีข้อจำกัดด้านพื้นที่ สามารถเข้าถึงหัวน็อตได้โดยตรง
- แข็งแรงทนทาน: โครงสร้างถูกออกแบบมาเพื่อรับแรงบิดสูงและทนทานต่อการใช้งานหนักในสภาพแวดล้อมที่ท้าทาย
เข้าใจ “ระบบ” ประแจปอนด์ไฮડรอลิค: ไม่ใช่แค่ประแจตัวเดียว 🔧
สิ่งสำคัญที่สุดที่ต้องทราบคือ ประแจปอนด์ไฮดรอลิคเป็นเพียงส่วนหนึ่งของ “ระบบ” การทำงานที่สมบูรณ์ ซึ่งประกอบด้วย 3 ส่วนหลักที่ต้องทำงานร่วมกันเสมอ:
- ประแจทอร์ค (Torque Wrench Head): คือตัวเครื่องมือหลักที่ทำหน้าที่สร้างแรงบิด
- ปั๊มไฮดรอลิค (Hydraulic Pump): เป็นต้นกำลังที่สร้างแรงดันน้ำมันสูงสุดถึง 700 Bar (10,000 PSI) โดยส่วนใหญ่มักเป็น ปั๊มไฟฟ้า เพื่อความรวดเร็วและกำลังที่สม่ำเสมอ
- สายไฮดรอลิคคู่ (Twin-Line Hose): ทำหน้าที่ส่งน้ำมันแรงดันสูงไปยังประแจ (สาย Pressure) และนำน้ำมันกลับสู่ปั๊ม (สาย Return)
ส่วนประกอบที่สำคัญที่สุดเพื่อความปลอดภัย: แขนรับแรงปฏิกิริยา (Reaction Arm)
แขนรับแรงฯ คือชิ้นส่วนเหล็กกล้าที่ยึดติดกับตัวประแจ ทำหน้าที่ค้ำยันกับจุดที่แข็งแรงและไม่เคลื่อนที่ (เช่น น็อตตัวถัดไป หรือโครงสร้างของเครื่องจักร) เพื่อรับ “แรงบิดสวนกลับ” ขณะที่ประแจกำลังขันน็อต
- หลักการทำงาน: เมื่อประแจออกแรงขัน (Action) จะเกิดแรงบิดสวนกลับ (Reaction) ขึ้นที่ตัวประแจ แขนรับแรงฯ นี้จะป้องกันไม่ให้ตัวประแจทั้งตัวหมุนตาม ซึ่งเป็นหัวใจสำคัญของการสร้างแรงบิดที่แม่นยำและป้องกันอุบัติเหตุร้ายแรง
- ความปลอดภัย: การติดตั้งแขนรับแรงฯ ให้มั่นคงและถูกต้องก่อนเริ่มทำงาน เป็นขั้นตอนด้านความปลอดภัยที่สำคัญที่สุดในการใช้ประแจปอนด์ไฮดรอลิค
คู่มือการเลือกและการใช้งานอย่างมืออาชีพ
Square Drive Hydraulic Torque Wrench vs. Low Profile Hydraulic Torque Wrench
: เลือกให้ถูกกับหน้างาน
ประแจปอนด์ไฮดรอลิคมี 2 ประเภทหลัก การเลือกที่ถูกต้องจะช่วยให้ทำงานได้ง่ายขึ้น:
- Square Drive (รุ่นในหน้านี้): เป็นรุ่นมาตรฐานที่อเนกประสงค์ที่สุด เหมาะสำหรับงานที่ไม่มีข้อจำกัดด้านความสูงเหนือหัวน็อต สามารถใช้ร่วมกับลูกบ็อกซ์กระแทก (Impact Socket) ทั่วไปได้ทันที
- Low Profile (รุ่นหัวแหวน): ออกแบบมาสำหรับงานในพื้นที่แคบโดยเฉพาะ ที่ไม่สามารถสวมประแจแบบ Square Drive และลูกบ็อกซ์เข้าไปได้
การตั้งค่าแรงบิด (Torque) และการเลือกลูกบ็อกซ์
- การตั้งค่าแรงบิด: ค่าแรงบิดที่ต้องการจะถูกตั้งค่าโดยการปรับแรงดันที่ “ปั๊มไฮดรอลิค” จากนั้นจึงอ่านค่าแรงบิดที่ได้จาก “ตารางเทียบค่าแรงดัน” (Torque Chart) ที่มาพร้อมกับเครื่องมือแต่ละตัว
- การเลือกลูกบ็อกซ์: ต้องใช้ ลูกบ็อกซ์สำหรับงานหนัก (Impact Socket) ที่มีคุณภาพสูงเท่านั้น ห้ามใช้ลูกบ็อกซ์แบบปกติ (Chrome Socket) โดยเด็ดขาด เพราะอาจแตกและเป็นอันตรายอย่างยิ่งเมื่อใช้กับแรงบิดสูง
Model : ESW-07
- Bolt size ขนาดโบลท์ : M14 – M30
- Nuts size ขนาดน๊อต : M22 – M46
- Max Pressure แรงดันสูงสด : 700 bar.
- Max torque output กำลังขันขาออก : 112 – 1120 N.m
- Output Square Drive ขนาดลูกบล็อก : 3/4”
- Weight น้ำหนัก(kg) : 1.8
- –
อุปกรณ์ประกอบด้วย
- Torque Wrench 1 pc.
- ด้ามขัด Reaction arm 1 pc.
- Square Drive 1 pc.
- คู่มือการใช้งาน 1 pc.
- กล่องเก็บอุปกรณ์ 1 pc.
- .
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
Model : ESW-1
- Bolt size ขนาดโบลท์ : M16 – M36
- Nuts size ขนาดน๊อต : M24 – M55
- Max Pressure แรงดันสูงสด : 700 bar.
- Max torque output กำลังขันขาออก : 183 – 1837 N.m
- Output Square Drive ขนาดลูกบล็อก : 3/4”
- Weight น้ำหนัก(kg) : 2
- –
อุปกรณ์ประกอบด้วย
- Torque Wrench 1 pc.
- ด้ามขัด Reaction arm 1 pc.
- Square Drive 1 pc.
- คู่มือการใช้งาน 1 pc.
- กล่องเก็บอุปกรณ์ 1 pc.
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
Model : ESW-3
- Bolt size ขนาดโบลท์ : M22 – M48
- Nuts size ขนาดน๊อต : M32 – M70
- Max Pressure แรงดันสูงสด : 700 bar.
- Max torque output กำลังขันขาออก : 451 – 4512 N.m
- Output Square Drive ขนาดลูกบล็อก : 1”
- Weight น้ำหนัก(kg) : 4
- –
อุปกรณ์ประกอบด้วย
- Torque Wrench 1 pc.
- ด้ามขัด Reaction arm 1 pc.
- Square Drive 1 pc.
- คู่มือการใช้งาน 1 pc.
- กล่องเก็บอุปกรณ์ 1 pc.
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
Model : ESW-5
- Bolt size ขนาดโบลท์ : M27 – M56
- Nuts size ขนาดน๊อต : M41 – M85
- Max Pressure แรงดันสูงสด : 700 bar.
- Max torque output กำลังขันขาออก : 752 – 7528 N.m
- Output Square Drive ขนาดลูกบล็อก : 1.1/2”
- Weight น้ำหนัก(kg) : 7
- –
อุปกรณ์ประกอบด้วย
- Torque Wrench 1 pc.
- ด้ามขัด Reaction arm 1 pc.
- Square Drive 1 pc.
- คู่มือการใช้งาน 1 pc.
- กล่องเก็บอุปกรณ์ 1 pc.
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
Model : ESW-8
- Bolt size ขนาดโบลท์ : M30 – M64
- Nuts size ขนาดน๊อต : M46 – M95
- Max Pressure แรงดันสูงสด : 700 bar.
- Max torque output กำลังขันขาออก : 1078 – 10780 N.m
- Output Square Drive ขนาดลูกบล็อก : 1.1/2”
- Weight น้ำหนัก(kg) : 9.1
- –
อุปกรณ์ประกอบด้วย
- Torque Wrench 1 pc.
- ด้ามขัด Reaction arm 1 pc.
- Square Drive 1 pc.
- คู่มือการใช้งาน 1 pc.
- กล่องเก็บอุปกรณ์ 1 pc.
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
Model : ESW-10
- Bolt size ขนาดโบลท์ : M36 – M72
- Nuts size ขนาดน๊อต : M55 – M105
- Max Pressure แรงดันสูงสด : 700 bar.
- Max torque output กำลังขันขาออก : 1551 – 15516 N.m
- Output Square Drive ขนาดลูกบล็อก : 1.1/2”
- Weight น้ำหนัก(kg) : 13.1
- –
อุปกรณ์ประกอบด้วย
- Torque Wrench 1 pc.
- ด้ามขัด Reaction arm 1 pc.
- Square Drive 1 pc.
- คู่มือการใช้งาน 1 pc.
- กล่องเก็บอุปกรณ์ 1 pc.
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
Model : ESW-20
- Bolt size ขนาดโบลท์ : M42 – M90
- Nuts size ขนาดน๊อต : M65 – M130
- Max Pressure แรงดันสูงสด : 700 bar.
- Max torque output กำลังขันขาออก : 2666 – 26664 N.m
- Output Square Drive ขนาดลูกบล็อก : 2.1/2”
- Weight น้ำหนัก(kg) : 25
- –
อุปกรณ์ประกอบด้วย
- Torque Wrench 1 pc.
- ด้ามขัด Reaction arm 1 pc.
- Square Drive 1 pc.
- คู่มือการใช้งาน 1 pc.
- กล่องเก็บอุปกรณ์ 1 pc
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
Model : ESW-25
- Bolt size ขนาดโบลท์ : M48 – M100
- Nuts size ขนาดน๊อต : M75 – M145
- Max Pressure แรงดันสูงสด : 700 bar.
- Max torque output กำลังขันขาออก : 3572 – 34725 N.m
- Output Square Drive ขนาดลูกบล็อก : 2.1/2”
- Weight น้ำหนัก(kg) : 31
- –
อุปกรณ์ประกอบด้วย
- Torque Wrench 1 pc.
- ด้ามขัด Reaction arm 1 pc.
- Square Drive 1 pc.
- คู่มือการใช้งาน 1 pc.
- กล่องเก็บอุปกรณ์ 1 pc.
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
Model : ESW-35
- Bolt size ขนาดโบลท์ : M64 – M120
- Nuts size ขนาดน๊อต : M95 – M175
- Max Pressure แรงดันสูงสด : 700 bar.
- Max torque output กำลังขันขาออก : 4866 – 48666 N.m
- Output Square Drive ขนาดลูกบล็อก : 2.1/2”
- Weight น้ำหนัก(kg) : 45
- –
อุปกรณ์ประกอบด้วย
- Torque Wrench 1 pc.
- ด้ามขัด Reaction arm 1 pc.
- Square Drive 1 pc.
- คู่มือการใช้งาน 1 pc.
- กล่องเก็บอุปกรณ์ 1 pc.
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
Model : ESW-50
- Bolt size ขนาดโบลท์ : M72 – M125
- Nuts size ขนาดน๊อต : M105 – M180
- Max Pressure แรงดันสูงสด : 700 bar.
- Max torque output กำลังขันขาออก : 7200 – 72000 N.m
- Output Square Drive ขนาดลูกบล็อก : 2.1/2”
- Weight น้ำหนัก(kg) : 87
- –
อุปกรณ์ประกอบด้วย
- Torque Wrench 1 pc.
- ด้ามขัด Reaction arm 1 pc.
- Square Drive 1 pc.
- คู่มือการใช้งาน 1 pc.
- กล่องเก็บอุปกรณ์ 1 pc.
- –
ราคา สอบถาม บาท
คลิกที่ ID line : @zoi3009o เพื่อรับใบเสนอราคาด่วน / สอบถามเพิ่มเติม
