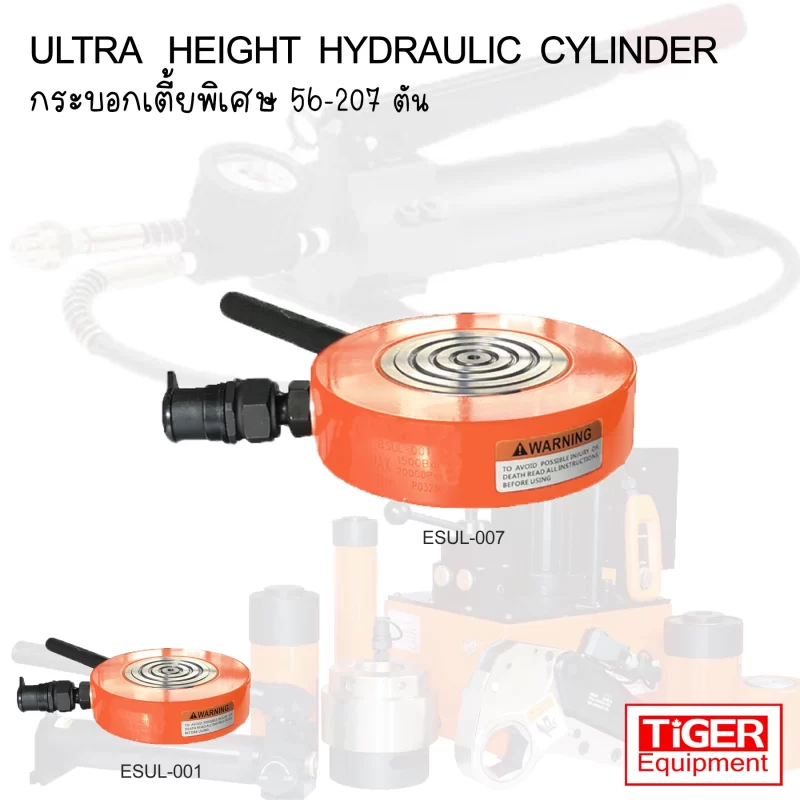

ศูนย์รวม กระบอกไฮดรอลิคเตี้ยพิเศษ TIGER (ESUL-Series) 56-207 ตัน สูงเพียง 30 มม.

ในงานติดตั้งและปรับระดับเครื่องจักรความแม่นยำสูง หรือการซ่อมบำรุงโครงสร้างที่มีช่องว่างใต้ฐานแคบเป็นพิเศษ ปัญหาใหญ่คือแม่แรงไฮดรอลิคเตี้ยมาตรฐานทั่วไป (Pancake Cylinder) ยังมีความสูงมากเกินกว่าจะสอดเข้าไปได้ กระบอกไฮดรอลิคเตี้ยพิเศษ (Ultra Low Height Hydraulic Cylinder) แบรนด์ TIGER รุ่น ESUL-Series คือขุมพลังบางเฉียบที่ถูกออกแบบมาเพื่อทลายข้อจำกัดนี้โดยเฉพาะ ที่ Toolshop88 เราจัดจำหน่ายกระบอกไฮดรอลิคแบบบางพิเศษ มาตรฐานแรงดัน 700 Bar (10,000 PSI) พิกัดตั้งแต่ 56 ตัน ถึง 207 ตัน โดยมีความสูงก่อนยกเริ่มต้นเพียง 30 มม. เท่านั้น

ข้อแตกต่างสำคัญ: เตี้ยพิเศษ (ESUL-Series) vs. เตี้ยทั่วไป (Low-Height)

การเลือกใช้แม่แรงไฮดรอลิคในพื้นที่จำกัดจำเป็นต้องเข้าใจความแตกต่างทางวิศวกรรมอย่างชัดเจน:

• กระบอกไฮดรอลิคเตี้ยทั่วไป (Low-Height): เหมาะสำหรับงานซ่อมบำรุงในที่แคบทั่วไป มีระยะยืดปานกลางและมีสปริงดึงกลับภายในตัว
• กระบอกไฮดรอลิคเตี้ยพิเศษ (ESUL-Series หน้านี้): ออกแบบสำหรับ “ช่องว่างที่แคบที่สุดเท่าที่จะเป็นไปได้” ตัวกระบอกบางเฉียบเพียง 30-35 มม. เหมาะอย่างยิ่งสำหรับการสอดเข้าใต้หน้าแปลนท่อ หรือใต้ฐานเครื่องจักรที่แทบจะติดพื้น เพื่อทำการเบิกทางยกขั้นแรก (First Lift)

เจาะลึกสเปค กระบอกไฮดรอลิคเตี้ยพิเศษ TIGER ESUL-Series ครบทุกรุ่น

เรามีสเปคที่พร้อมตอบโจทย์งานยกหนักในช่องแคบ โดยสเปคจริงอ้างอิงมาตรฐานผู้ผลิต 100% ดังนี้:

1. พิกัด 56 ตัน (ขนาดกะทัดรัด เบิกทางแคบได้ดีเยี่ยม)

• รุ่น ESUL-001: กำลังอัด 56 ตัน | ระยะยืด 13 มม. | ความสูงกระบอก 30 มม. | ขนาด OD 56 มม. | น้ำหนักเพียง 3.0 กก.
• รุ่น ESUL-002: กำลังอัด 56 ตัน | ระยะยืด 18 มม. | ความสูงกระบอก 35 มม. | ขนาด OD 56 มม. | น้ำหนัก 3.6 กก.

2. พิกัด 100 ตัน (ขุมพลังยอดนิยมงานปรับระดับเครื่องจักร)

• รุ่น ESUL-003: กำลังอัด 100 ตัน | ระยะยืด 13 มม. | ความสูงกระบอก 30 มม. | ขนาด OD 100 มม. | น้ำหนัก 4.0 กก.
• รุ่น ESUL-004: กำลังอัด 100 ตัน | ระยะยืด 18 มม. | ความสูงกระบอก 35 มม. | ขนาด OD 100 มม. | น้ำหนัก 4.8 กก.

3. พิกัด 150 ตัน (แรงยกมหาศาลสำหรับโครงสร้างหนัก)

• รุ่น ESUL-005: กำลังอัด 150 ตัน | ระยะยืด 13 มม. | ความสูงกระบอก 30 มม. | ขนาด OD 150 มม. | น้ำหนัก 5.3 กก.
• รุ่น ESUL-006: กำลังอัด 150 ตัน | ระยะยืด 18 มม. | ความสูงกระบอก 35 มม. | ขนาด OD 150 มม. | น้ำหนัก 6.2 กก.

4. พิกัด 207 ตัน (พี่ใหญ่ขีดสุดของแม่แรงบางเฉียบ)

• รุ่น ESUL-007: กำลังอัด 207 ตัน | ระยะยืด 13 มม. | ความสูงกระบอก 30 มม. | ขนาด OD 207 มม. | น้ำหนัก 6.4 กก.
• รุ่น ESUL-008: รุ่นท็อปสุด ให้กำลังอัด 207 ตัน | ระยะยืด 18 มม. | ความสูงกระบอก 35 มม. | ขนาด OD 207 มม. | น้ำหนัก 7.5 กก.

เบื้องหลังวิศวกรรม: ระบบ Load Return และข้อควรระวัง

เนื่องจากตัวกระบอกมีความสูงเริ่มต้นเพียง 30-35 มม. ทำให้ภายในไม่มีพื้นที่พอสำหรับติดตั้งสปริงดึงกลับ การทำงานจึงเป็นระบบ Load Return (หดกลับด้วยน้ำหนักกดทับ) ซึ่งมีข้อแนะนำเชิงปฏิบัติการดังนี้:

1. The First Lift Strategy: ใช้ ESUL-Series เพื่อยกชิ้นงานขึ้นเพียงเล็กน้อยเพื่อสร้างช่องว่าง จากนั้นสอดแผ่นเหล็กรองรับ และสลับใช้กระบอกสูบรุ่นมาตรฐานที่มีระยะยืดมากกว่าเพื่อทำงานต่อ
2. ไม่มีสปริงดึงกลับ: เมื่อปล่อยแรงดันน้ำมัน แกนลูกสูบจะหดกลับได้ต้องมีน้ำหนักของโหลดกดทับลงมา หากไม่มีโหลด ผู้ใช้งานต้องใช้แรงกดภายนอกช่วยดันแกนกลับเข้าที่
3. ป้องกันแรงงัดด้านข้าง (Zero Side Load): รูปทรงทรงแบนไวต่อแรงเยื้องศูนย์อย่างมาก ต้องมั่นใจว่าจุดวางฐานกระบอกเรียบเสมอกัน 100% เพื่อป้องกันชุดซีลทนแรงดัน 10,000 PSI เสียหาย

การเลือกปั๊มไฮดรอลิคใช้งานร่วมกับ ESUL-Series

กระบอกเตี้ยพิเศษทุกรุ่นในซีรีส์ ESUL สามารถใช้งานร่วมกับ ปั๊มไฮดรอลิคมือโยก รุ่นแรงดันสูง เช่น รุ่น CB-1600G ได้อย่างสมบูรณ์แบบ ซื้อกับ บริษัท บอร์น เอ็นจิเนียริ่ง จำกัด เราพร้อมดูแล ให้คำแนะนำสเปคสินค้า และบริการส่งด่วนทั่วประเทศ
